デジタルブロードバンド魚探

CVS-FX2BB（モニターレス）



TDM-052（38～75 kHzおよび130～210 kHz）

TDM-062（38～75 kHzおよび85～135 kHz）

定価　1,004,400円（税込）

売価　税・送料込で×万円　お問い合わせ↓↓↓





PDFカタログ



●最新のブロードバンド技術を凝縮

2種類の送受波器（38～75kHz/130～210kHz、38～75kHz/85～135kHz）から1つを選択し装備、この周波数範囲から任意の4周波を使用時に選択・変更できます。狙う魚種に最適な周波数で探知可能。4周波を１つの画面で見ることによって、周波数別の映像をより細かく観察できます。



●他の魚探との干渉も即回避

使用中の音波干渉も、周波数調整で容易に回避できます。



●SDカードやUSBメモリー等に画像の保存が可能

保存した本機画像の表示もできます。過去の画像との比較・照合が容易です。パソコンにも画像の取り込みができます。



●当社独自のフルデジタル技術

低ノイズで鮮明な画像、そして抜群の探知距離を実現しました。



●全設定を瞬時に切替え

各設定を記憶し、全設定を瞬時に切替えることができるCMキーを操作部に6つ用意しました。漁法切替え時の設定変更がワンタッチでできます。このCMキーには周波数設定も割り当てることが出来るので、まるで最大6台の魚探を使い分けているような操作が可能になります。



●CCDカメラの接続も可能

漁礁を映すCCDカメラを接続すれば魚探映像と漁礁を同時に確認できます。また、機関室等船内の別の場所に設置したCCDカメラ映像と魚探映像を同時に表示するなど、操業に便利な使い方も可能です。（CCDカメラは付属しておりません）



●見やすい高精細LCD

15インチ高精細XGA（1024X768）のLCD（LEDバックライト）を採用、直射日光下の視認性が抜群のARコート処理も施しました。

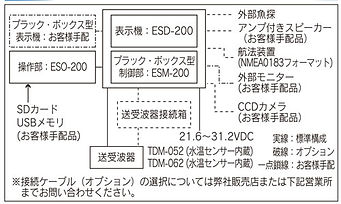

●表示部のないブラックボックス型を用意

液晶表示部は別途ご用意ください。



送受波器　　　　TDM-052（38～75kHzおよび130～210kHz）
（送信周波数）　TDM-062（38～75kHzおよび85～135kHz）

レンジ　　　　　1 ～ 3,000 (m)、1 ～ 2,000(ヒロ)

主な機能　　　　干渉除去、色消し、VRM、雑音抑圧、ホワイトライン、吃水補正

　　　　　　　　水温補正、船速補正、画像記憶（500面）、　ソナトーン

　　　　　　　　ホーミング機能、イベント記憶、簡易プロッター、パネル照明

　　　　　　　　送信出力低減、外部トリガ、探知範囲表示、CMキー

　　　　　　　　水温グラフ表示、画面個別レンジ、外部メモリー書込み・呼出し

　　　　　　　　ヒーピング補正

外部表示出力　　アナログRGB　XGA

外形寸法　　　　制御部: 320（H） x 320（W） x 122（D）mm
　　　　　　　　操作部: 100(H) × 324(W) × 54(D)mm

重　量　　　　　制御部: 5.6kg
　　　　　　　　操作部: 0.7kg

電　源　　　　　21.6 ～ 31.2 VDC
